Controleur pour aspirateur

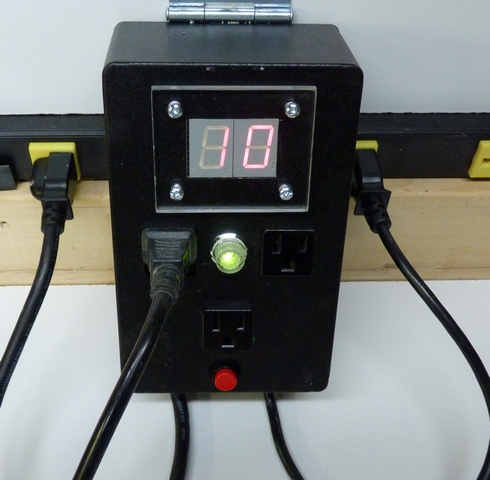

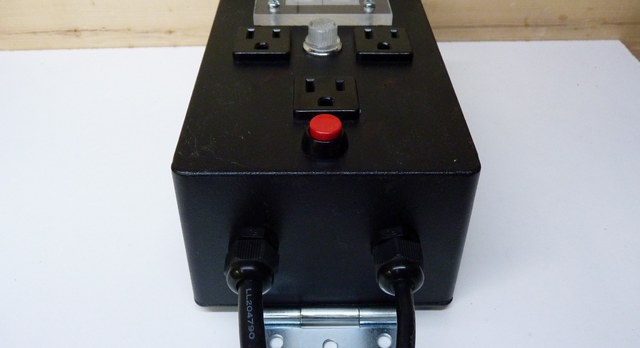

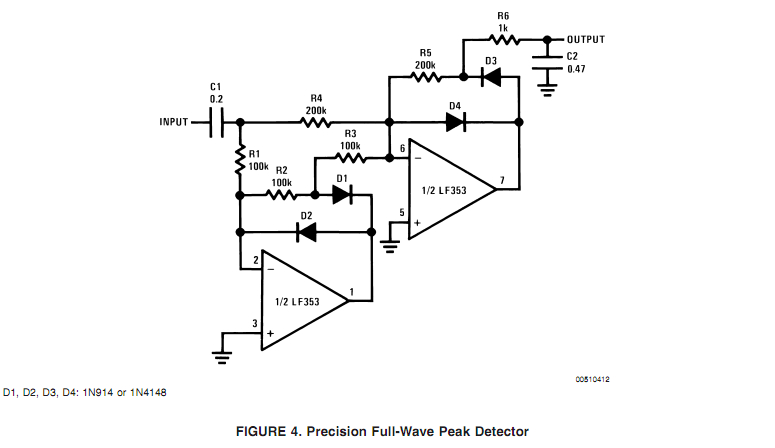

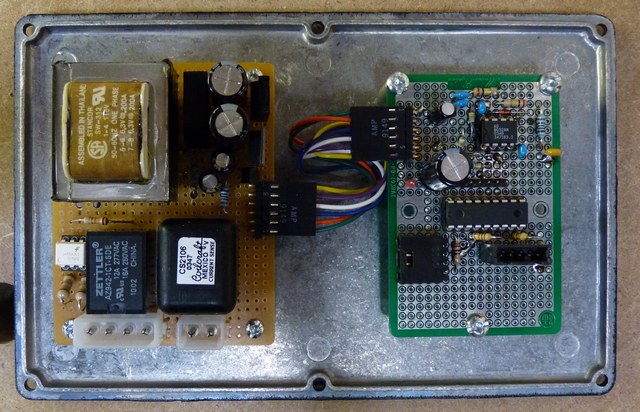

Une " vacuum switch " devient très utile pour automatiquement contrôler l'aspirateur lorsque connecté à un banc de scie. J'avais plusieurs pièces qui traînaient, j'ai alors entrepris de faire mon propre contrôleur en y ajoutant la possibilité de voir le courant consommé par l'appareil. Les 2 prises électriques du haut sont connectées à une bobine Coilcraft CS2106. Un "full wave peak rectifier" convertit ensuite la sortie de la bobine (0 à 2 volts AC) en DC. J'utilise l' ADC du PIC16F1827 pour activer la prise du bas lorsque 0.5 ampère est détectés. Il y a un délai de 1 seconde à l'ouverture de l'aspirateur pour éviter une pointe de courant et un délai de 4 secondes à sa fermeture pour vider le tuyau. Le relais qui ouvre l'aspirateur est activé au passage à zéro. Le plus difficile du projet était probablement de trouver un bon redresseur pour un faible signal AC. J'ai essayé plusieurs circuits avant d'opter pour celui de National qui avait les meilleures performances.

Plan et le code:
