Serial to ethernet
Voici un petit module qui permet de contrôler un port série à distance via le réseau. Très pratique lorsqu'un serveur est éloigné d'un appareil muni d'un port série. Il y a quelques compagnies qui en vendent, mais ils sont parfois un peu dispendieux. Celui-ci est fabriqué par Wiznet et il coûte beaucoup moins cher car il n'a pas de boîtier ni d'alimentation. Les instructions du fabricant pour la mise en marche n'étaient pas très claires, j'ai donc fait cette petite procédure afin d'éclaircir tout ça.

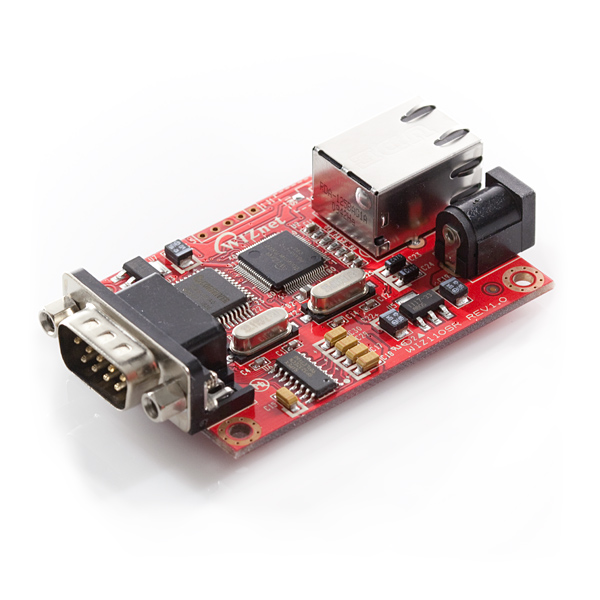

Description: Serial-to-Ethernet Gateway
Modèle: Wiz110SR
Fabricant: WIZnet
Prix: 30 - 40 $
Étape 1:
On doit tout d'abord connecter le module à une alimentation 5 volts (250 mA).

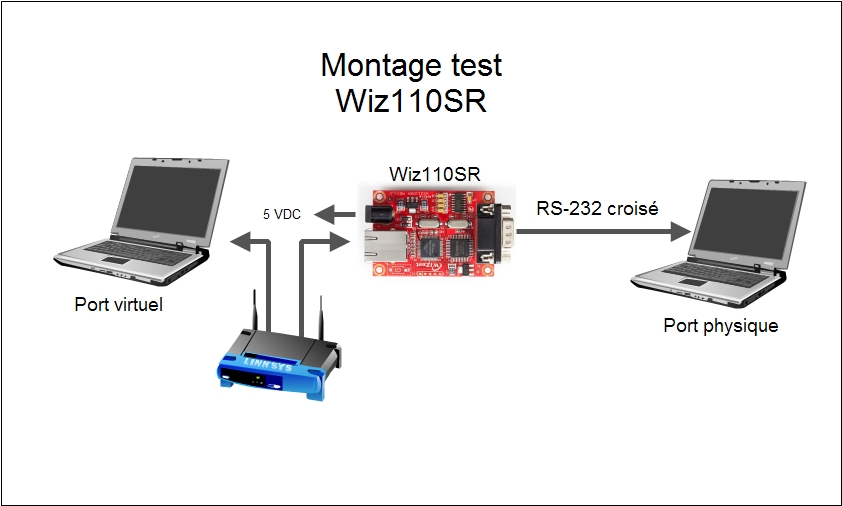

Brancher le réseau et le câble série croisé entre l'ordinateur et le DB9 du module.
Étape 2:
On doit ensuite configurer le module avant de pouvoir l'utiliser. Pour se faire, on télécharge l'application fournie sur le site de Wiznet:

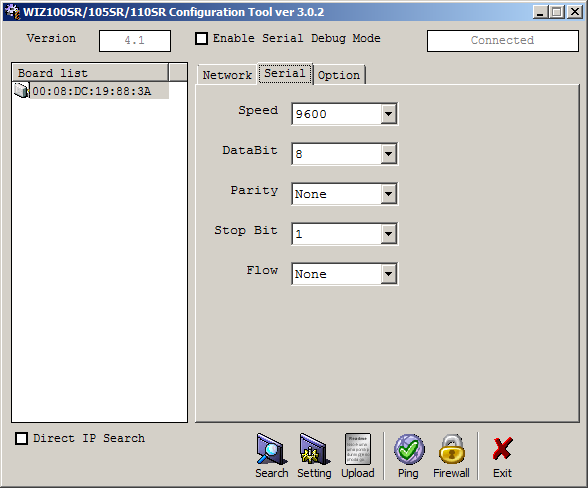

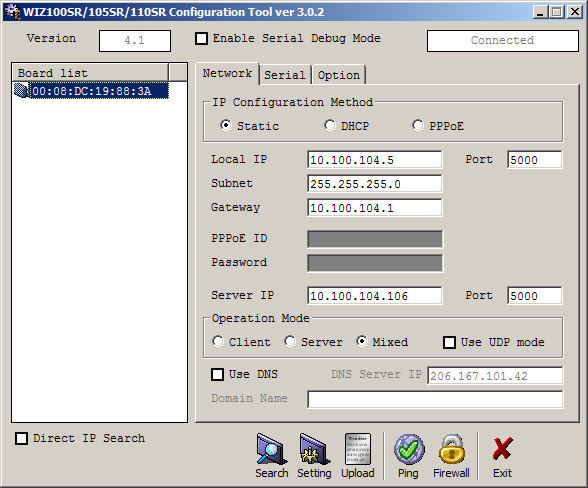

En cliquant sur Search l'outil découvre le module instantanément. On rentre ensuite son adresse IP et les paramètres du port série. Une fois terminé, on clique sur Setting afin de transférer les paramètres au module. On peut aussi mettre à jour le firmware en cliquant sur Upload.
Étape 3:

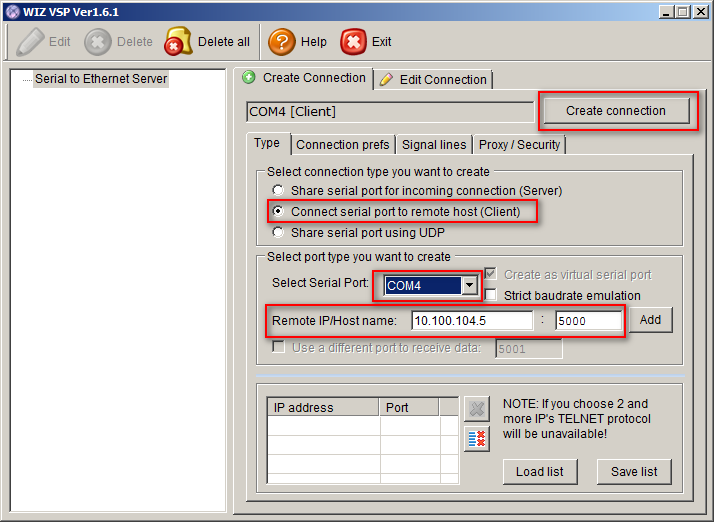

Cette étape n'est carrément pas expliquée dans le guide d'utilisation. C'est pourtant crucial pour pouvoir faire le lien entre le port série du PC et l'adresse IP du module. Un port série virtuel doit être créé dans Windows avec ce petit utilitaire gratuit fait par hw-group:

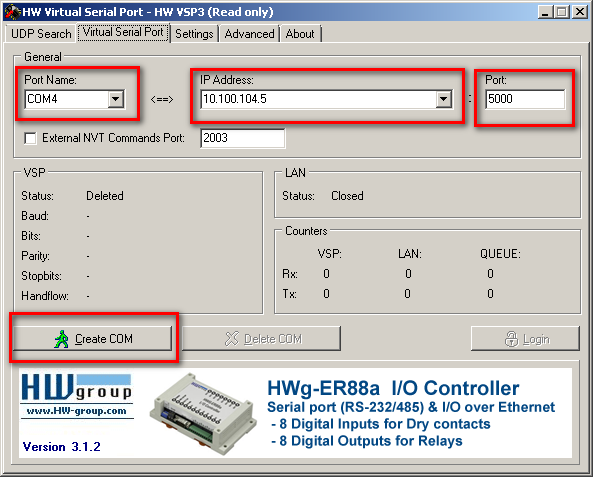

On clique sur Login(user:admin pass: admin), on crée le port et on entre ici l'adresse IP ainsi que le port qu'on a choisi pour le module wiznet:
Étape 4:
On peut maintenant tester la connexion avec Hercules (mon préféré!) ou tout autre logiciel pour port série.
Remarques: Le IC près du connecteur réseau est très chaud au toucher.
